Why does my manual transmission car make a loud
whirring noise in reverse
Manual transmissions use mostly helical gears, but reverse is a special situation that requires a different type of gear – a spur gear.
The gears that make up the forward gear ratios are all helical gears. The teeth on helical gears are cut at an angle to the face of the gear. When two teeth on a helical gear system engage, the contact starts at one end of the tooth and gradually spreads as the gears rotate, until the two teeth are in full engagement. This gradual engagement makes helical gears operate much more smoothly and quietly than spur gears. Also, because of the angle of the gear teeth, more teeth are in engagement at any one time. This spreads the load out more and reduces stresses.
The only problem with helical gears is that it is hard to slide them in and out of engagement with each other. On a manual transmission the forward gears stay engaged with each other at all times, and collars that are controlled by the shift stick lock different gears to the output shaft (see How Manual Transmissions Work for details). The reverse gear on your manual transmission uses an idler gear (the large spur gear visible at the right side of the picture below), which has to slide into mesh with two other spur gears at the same time in order to reverse the direction of rotation

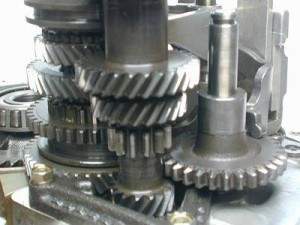

Most of the gears in a manual transmission have helical teeth. The three gears that make up reverse have straight teeth. The large spur gear on the right slides up to put the car in reverse.
Spur gears, which have straight teeth, slide into engagement much more easily than helical gears, so the three gears used for reverse are spur gears.
Each time a gear tooth engages on a spur gear, the teeth collide instead of gently sliding into contact as they do on helical gears. This impact makes a lot of noise and also increases the stresses on the gear teeth. When you hear a loud, whirring noise from your car in reverse, what you are hearing is the sound of the spur gear teeth clacking against one another
چرا در سيستم تعويض دنده دستي دنده عقب صداي متفاوتي ايجاد مى كند؟
سيستم هاي انتقال قدرت دستي بيشتر از دنده هاي مارپيچ استفاده مى كنند. اما دنده عقب به دليل موقعيت خاص خود نياز به نوع ديگري از چرخ دنده ها دارد كه به چرخ دنده ساده معروف است.
دنده هايي كه نسبت دنده هاي جلو (مثبت) را ايجاد مى كنند همه مارپيچ هستند (دنده 1و2و3) . دندانه های چرخ دنده هاي مارپيچ به صورت مورب برش خورده اند.زماني كه 2 دنده در سيستم چرخ دنده مارپيچ با هم درگير مى شوند.تماس دندانه ها در پايان يك دندانه شروع مى شود و اين تماس به صورت تدريجي باعث چرخاندن 2 چرخدنده مى شود تا زماني كه دو دندانه به صورت كامل در حال درگيري هستند .اين درگيري تدريجي باعث مي شود كه چرخ دنده هاى مارپيچ ملايمتر و آرامتر از چرخ دنده هاى ساده عمل كنند.
به دليل وجود زاويه در دندانه هاي دنده هاي مارپيچ , بيش از يك دندانه در يك زمان در اين نوع چرخ دنده با هم درگير هستند كه اين نوع درگيري باعث مى شود كه اين نوع چرخ دنده ها قدرت بيشتري و تنش كمتري داشته باشند.
تنها مشكل در مورد چرخ دنده هاي مارپيچ اين است كه آنها به سختى در كنار هم و در خارج از درگيري به هم مى لغزند. در يك سيستم تعويض دنده دستي دنده اي جلو در حالت در گيري قرار دارند (در تمام زمانها) و حلقه ها توسط دكمه تعويض دنده كنترل شده و سرعت هاي متفاوتي را به محور خروجي منتقل مى كنند.
دنده عقب در سيستم تعويض دنده دستي به عنوان دنده هرزگرد مى چرخد(چرخدنده ساده بزرگ در سمت راست شكل زير) كه مى لغزد با دو چرخ دنده ساده ديگر در زماني كه نياز به تغيير جهت چرخش داشته باشيم.
بيشتر چرخ دنده هاي به كار رفته در سيستم هاي انتقال قدرت دستي از نوع مارپيچ هستند .3 چرخ دده كه براي دنده عقب هستند از نوع دندانه هاي ساده هستند.چرخ دنده ساده بزرگ سمت راست در شكل فوق براي دنده عقب است.
دنده هاي ساده با دندانه هاي مستقيم لغزش بيشتري نسبت به هم در مقايسه با چرخ دنده هاي مارپيچ دارند. هر زماني كه دندانه هاي چرخ دنده درگير با يك چرخ دنده ساده است دندانه ها با هم تصادم مي كنند به جاي اينكه به آرامي لغزش داشته باشند .اين حقيقت باعث ايجاد مقداري سر و صدا و نيز افزايش تنش بر روي دندانه ها مى شود . وقتي شما صداي بلندتري نسبت به درگيري ساير دنده هايتان مي شنويد .آن صداي دنده عقبتان است .صدايي كه مي شنويد صداي برخورد و درگيري دنده هاي ساده عقب با يكديگر است.
منبع انگلیسی : http://auto.howstuffworks.com/question522.htm
منبع ترجمه : : پارسی خودرو http://www.parsikhodro.com
(ترجمه: کاوه متمادی )
قرار دادن متن انگلیسی به همراه ترجمه فارسی تنها جهت افزایش اگاهی شما می باشد
